一、概述
保定眾邦電氣有限公司專業生產硅橡膠穿墻套管，目前電力系統中使用的高壓套管絕大多數為傳統的充油電容式瓷外套套管，由于產品本身存在漏油污染、機械強度低、密封性能和防污性能差、易爆從而危及人身及設備安全等缺陷，已不能滿足電力部門對高壓電氣產品提出的小型化、無油化、免（少）維護和可靠性高的使用要求。本產品外絕緣采用高溫硫化硅橡膠，具有****的防污性能、老化性能和防爆性能。符合電力部門性能高、無油化、小型化的發展趨勢，是滿足城鄉電網改造要求的新一代高壓產品。
本產品產品性能****符合IEC60137：2000《交流電壓高于1000V的絕緣套管》及GB/T4109-1999《高壓套管技術條件》標準的規定。
二、 產品用途
硅膠穿墻套管是由銅導電桿、新型材料內絕緣芯棒護套、復合絕緣外傘套和接地法蘭組成。適用于交流電力系統額定電壓35kV以下、頻率50Hz 的戶內外變電站中，作為高壓導體穿越墻壁或其他接地體時，作為高壓導體的電氣絕緣和機械支撐作用，也適用于是10kV 真空斷路器高壓進出線的絕緣和支撐。尤其適用于污穢地區能有效地防止污閃事故，是當前廣泛使用的瓷質穿墻套管的換代產品。
三、產品特點
1.無油，無氣純固體，無任何填充物，無需維護保養；
　　2.設計絕緣裕度大，半導體材料電容屏，大限度提高了起暈電壓，運行中無局放；
　　3.耐高溫、阻燃絕緣材料，無分解.電氣性能穩定，無燃燒及爆炸危險，使用于－40°C---40°C的環境；
　　4.結構緊湊，體積小，重量輕，便于運輸，可水平或豎直安裝；
　　5.玻璃纖維增強纏繞，優化力學鋪層設計，抗彎強度高，機械性能****，適用于重震地區；
　　6.硅橡膠復合外套防污性能****，自潔而無需清掃，可用于重污穢區；
　　7.使用壽命長，****運行成本低。

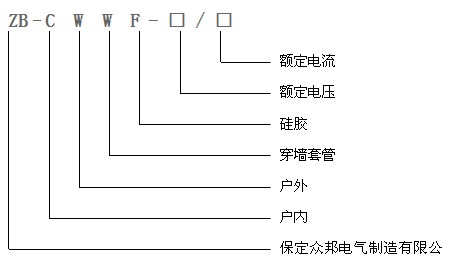

四、型號說明


五、穿墻套管主要技術參數

型號	CWWF-10	CWWF-35
額定電壓（kV）	12	40.5
系統標稱電壓（kV）	10	35
額定頻率（Hz）	50	50
額定電流（A）	100～4000	100～4000
工頻耐壓（kV）	50	105
彎曲破壞負荷(N)	1250	1250
允許彎曲負荷(N)	625	625
雷電全波沖擊耐壓（kV）	75	185

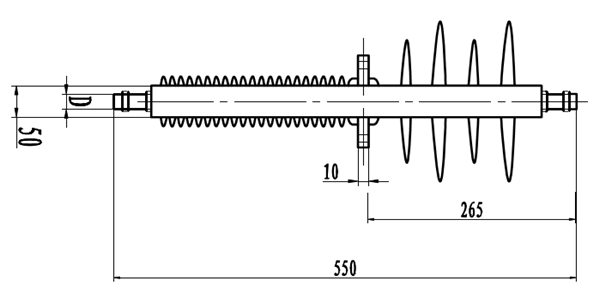

圖一：10KV硅膠穿墻套管（0-1600A）

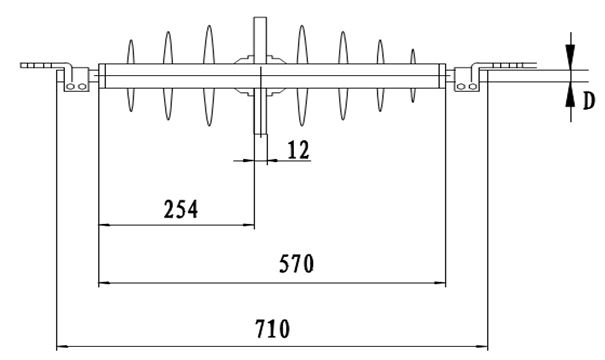

圖二：10KV硅膠穿墻套管（2000A-4000A）

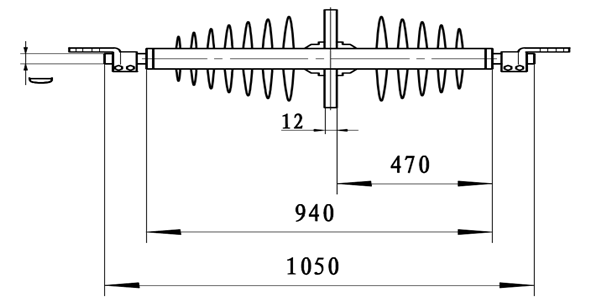

圖三：35KV硅膠穿墻套管
