首頁 > 電力產品可編程數顯電壓電流表
一、概述
可編程數顯電壓電流表適用于電力電網、自動化系統中對電流、電壓、頻率、功率等電量參數進行直接測量和顯示,具有精度高、穩定性好、抗震動等優點,帶有RS485數字通訊協議,傳輸距離達1.2公里?赏ㄟ^(guò)面板按鍵操作,隨時任意設置顯示倍率、通訊地址及波特率等參數,使用非常方便,數字校零、校調、精度高、性?xún)r(jià)比高,可代替原有的指針表。保定眾邦電氣有限公司制作儀表多年,有意訂購者請與我們聯系。
二、產品特點
a顯示電流或電壓
b真有效測量、整四位顯示
c可選帶上下限報警控制功能
d可選帶通訊功能、通訊地址、波特率
e軟件調校、精度高、****工作免調校
f可編程表通過面板按鍵任意調節顯示值1~9999
三、技術指標
四、外形、開孔、面板說明
可編程數顯電壓電流表適用于電力電網、自動化系統中對電流、電壓、頻率、功率等電量參數進行直接測量和顯示,具有精度高、穩定性好、抗震動等優點,帶有RS485數字通訊協議,傳輸距離達1.2公里?赏ㄟ^(guò)面板按鍵操作,隨時任意設置顯示倍率、通訊地址及波特率等參數,使用非常方便,數字校零、校調、精度高、性?xún)r(jià)比高,可代替原有的指針表。保定眾邦電氣有限公司制作儀表多年,有意訂購者請與我們聯系。
二、產品特點
a顯示電流或電壓
b真有效測量、整四位顯示
c可選帶上下限報警控制功能
d可選帶通訊功能、通訊地址、波特率
e軟件調校、精度高、****工作免調校
f可編程表通過面板按鍵任意調節顯示值1~9999
三、技術指標
性能 |
指標 | ||
精度等級 |
測量精度:0.5級;變送精度:0.5級 | ||
顯示位數 |
整四位LED(9999)顯示、整五位LED(99999)顯示、液晶LCD顯示 | ||
輸入 |
標稱輸入 |
電流 |
電流AC1A、AC5A、DC20mA等 |
電壓 |
電壓AC100V、AC220V、AC380V、DC75mV等 | ||
過量程 |
持續:1.2倍,瞬時:電流10倍/5秒,電壓2倍/10秒 | ||
頻率 |
50Hz±10% | ||
電源 |
輔助電源 |
開關電源:AC/DC80-270;線性電源:AC220V±10% | |
功耗 |
≤3VA | ||
隔離耐壓 |
電源輸入、變送輸出、通訊接口為AC2kV 輸入、變送輸出、通訊接口兩間為AC1kV | ||
絕緣電阻 |
≥100MΩ | ||
平均無故障工作時間 |
≥5000h | ||
工作條件 |
環境溫度:-20~60℃,相對濕度≤93%,無腐蝕氣體場所,海拔≤2500m | ||
輸出 |
模擬量 |
DC4-20mA電流輸出時負載<510Ω,DC0-5V電壓輸出時負載>100kΩ | |
數字量 |
RS-485接口,MODBUS-RTU協議,波特率默認9600(可選4800、9600)bps | ||
繼電器輸出 |
可帶兩路繼電器輸出(上下限報警輸出) |

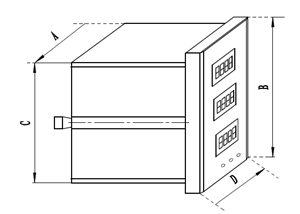

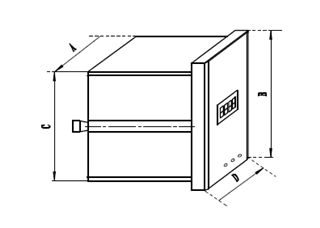

四、外形、開孔、面板說明
儀表外形 |
外形尺寸 |
開孔尺寸 |
安裝總長 | ||
寬(D) |
高(B) |
寬(A) |
高(C) | ||
120方形(42) |
120 |
120 |
111 |
111 |
80 |
96方形 |
96 |
96 |
91 |
91 |
80 |
72方形 |
72 |
72 |
67 |
67 |
80 |
48方形 |
48 |
48 |
45 |
45 |
80 |
注:?jiǎn)蜗鄶碉@表和三相數顯表外形尺寸和安裝(開孔)尺寸相同

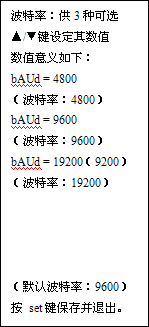

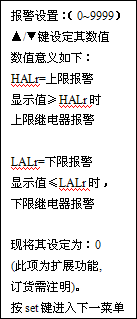

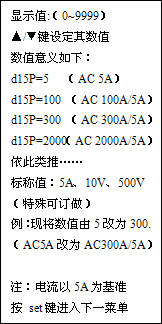

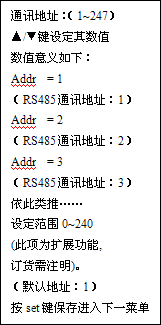

五、編程操作說明
六、注意事項
1、 使用前,儀表需通電15分鐘
2、 注意防止震動和沖擊,不要在有超量灰塵和超量有害氣體的地方使用。
3、 若信號伴隨高頻干擾,應在線里使用低頻過濾器。
4、 ****保存應避開直射光線,宜存放在-10℃-70℃。
5、 如儀表無顯示,應先檢查輔助電源,電壓是否在規定范圍內。
6、 如顯示不正常,檢查輸入信號是否正常及信號接線端是否擰緊。
7、CT回路中的電流接線端子螺絲務必擰緊,保證進/出線接觸可靠,以免產生故障。
8、若要校驗儀表,校驗儀器應優于0.1級,才能保證校驗精度。
